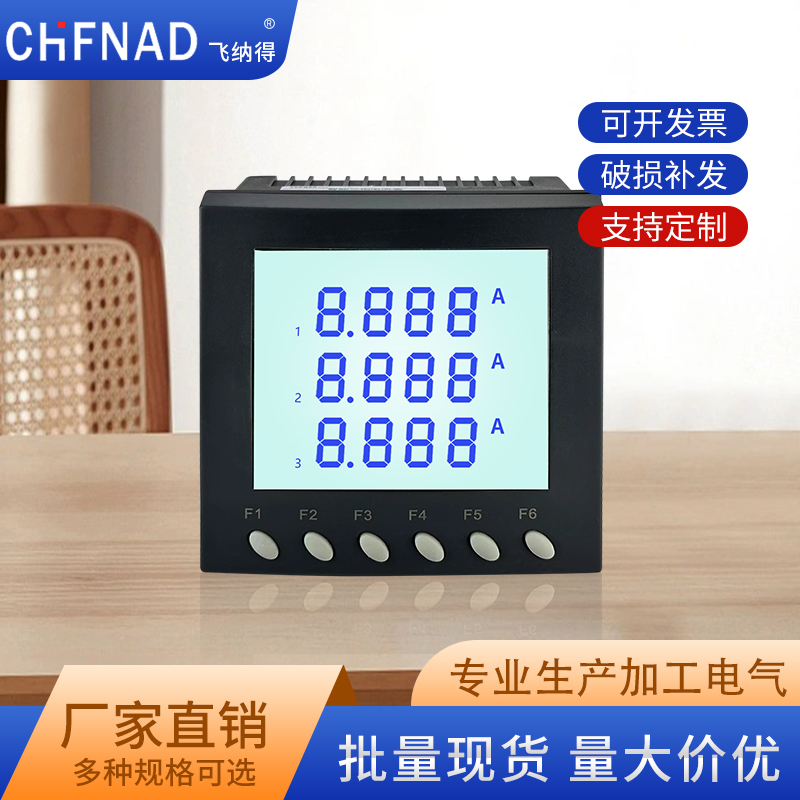

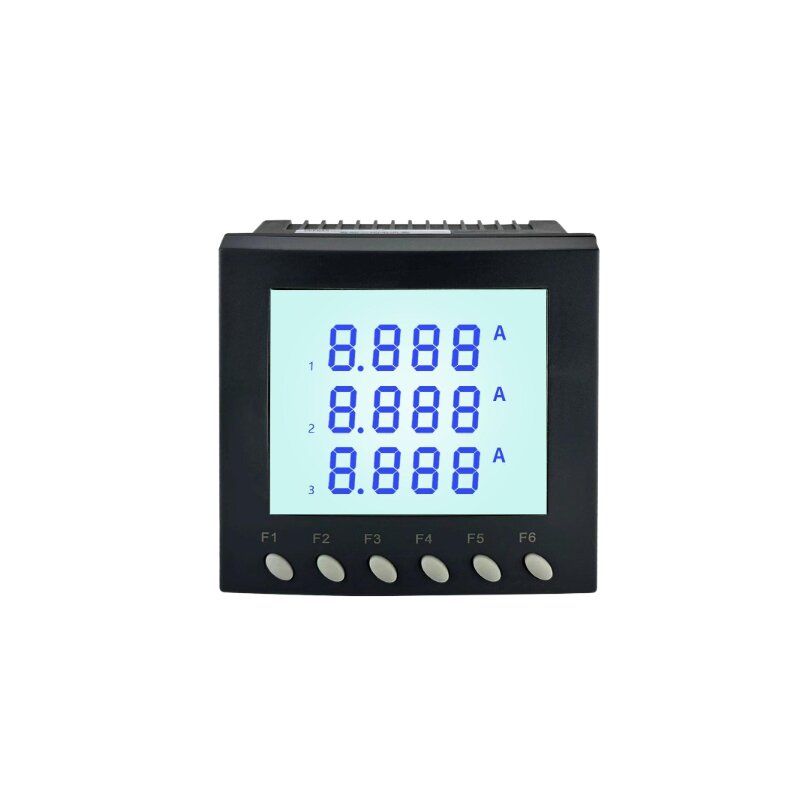

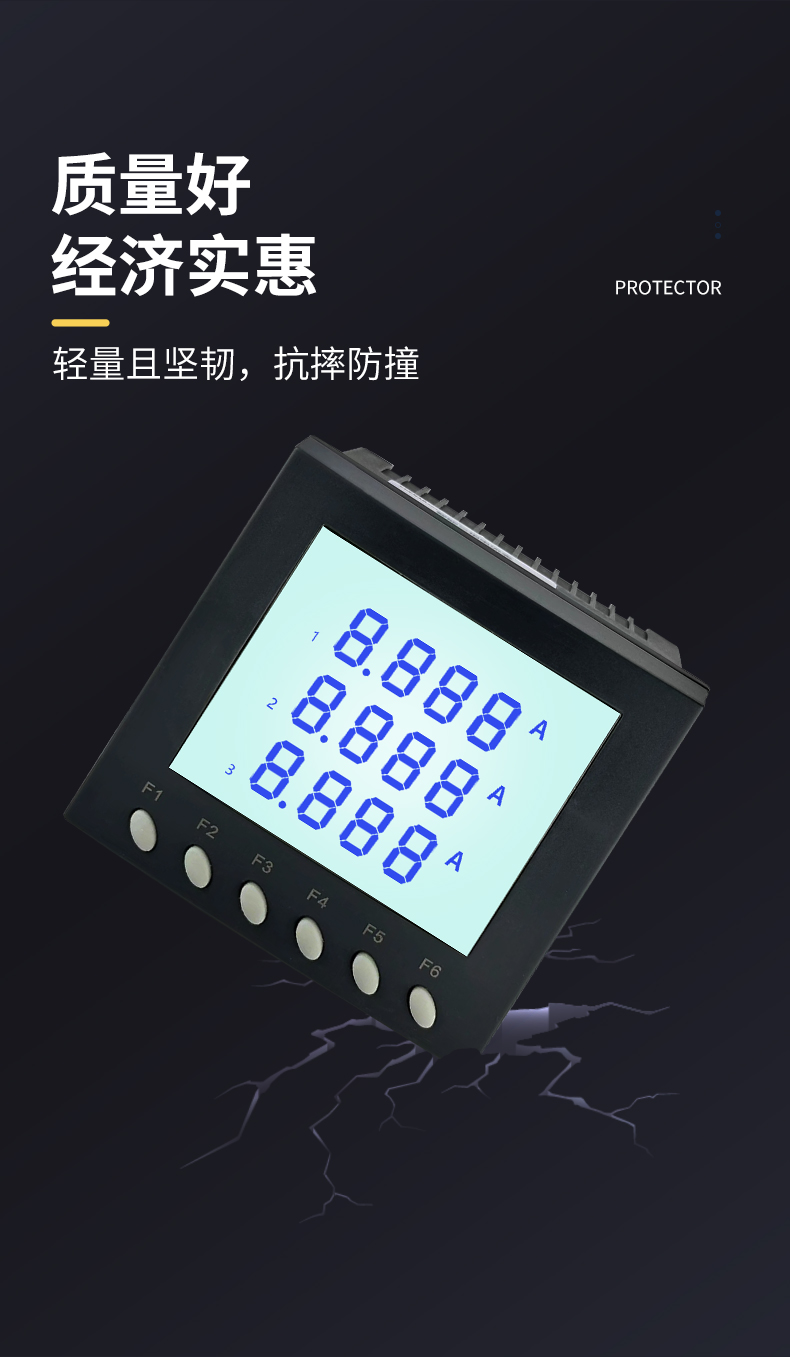

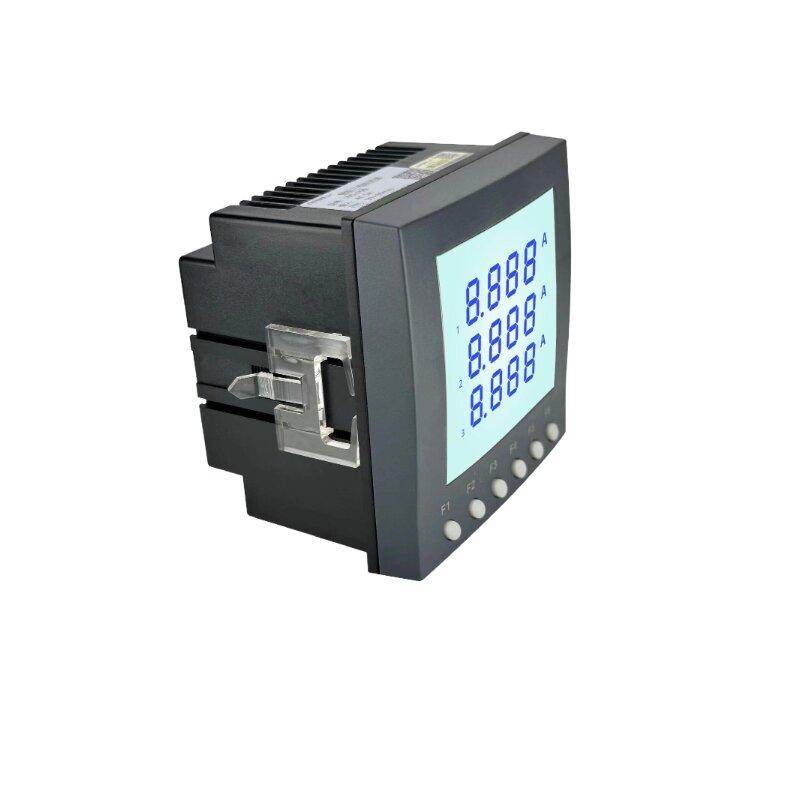

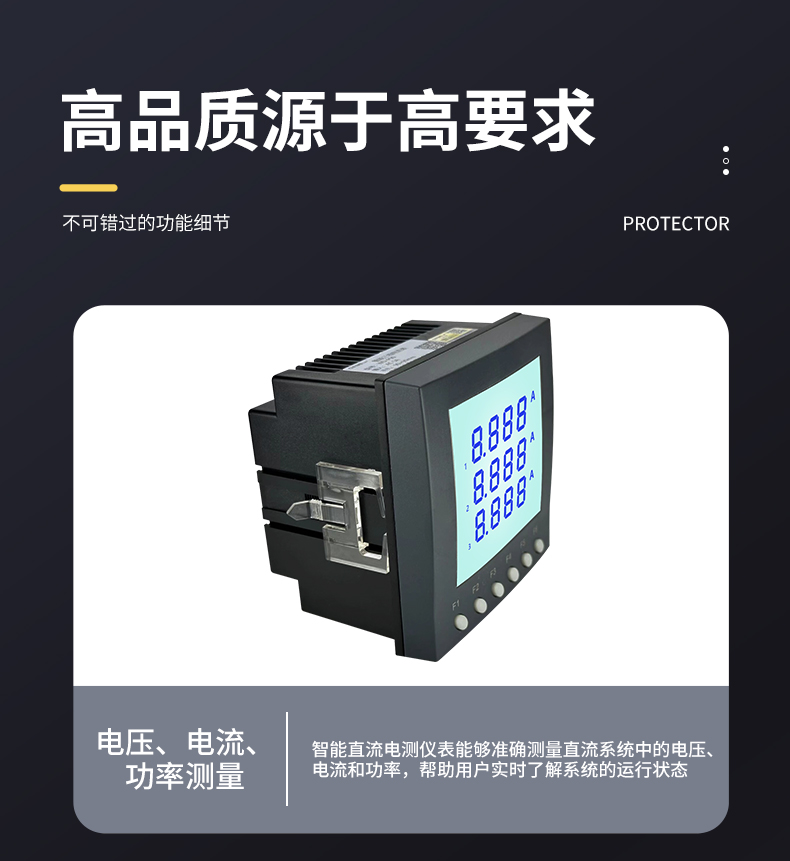

  • 智能三相电流表WDS-P90
  • 辅助电源:AC/DC85~265V
    负载:电流输入小于6A
    功耗:<0.4VA(每相)
    精度:0.2%
    信号输入:AC 0~5A
    量程范围:0~9999A
    阻抗:<20mΩ工作环境:-10~60℃,5~95%无凝露

订购热线:0574-82354293

分享到:
我要订购

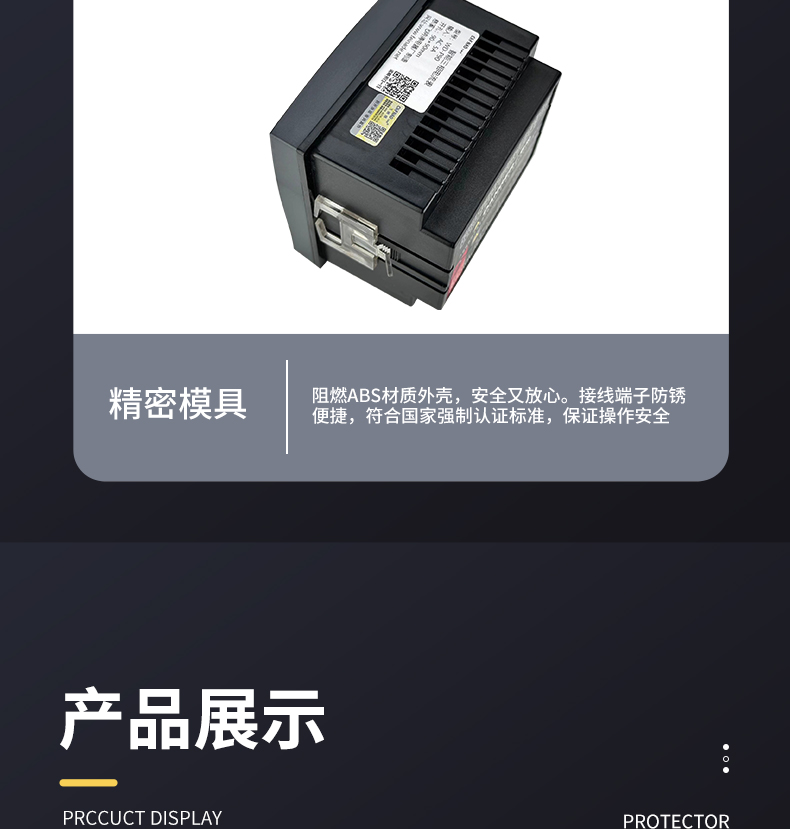

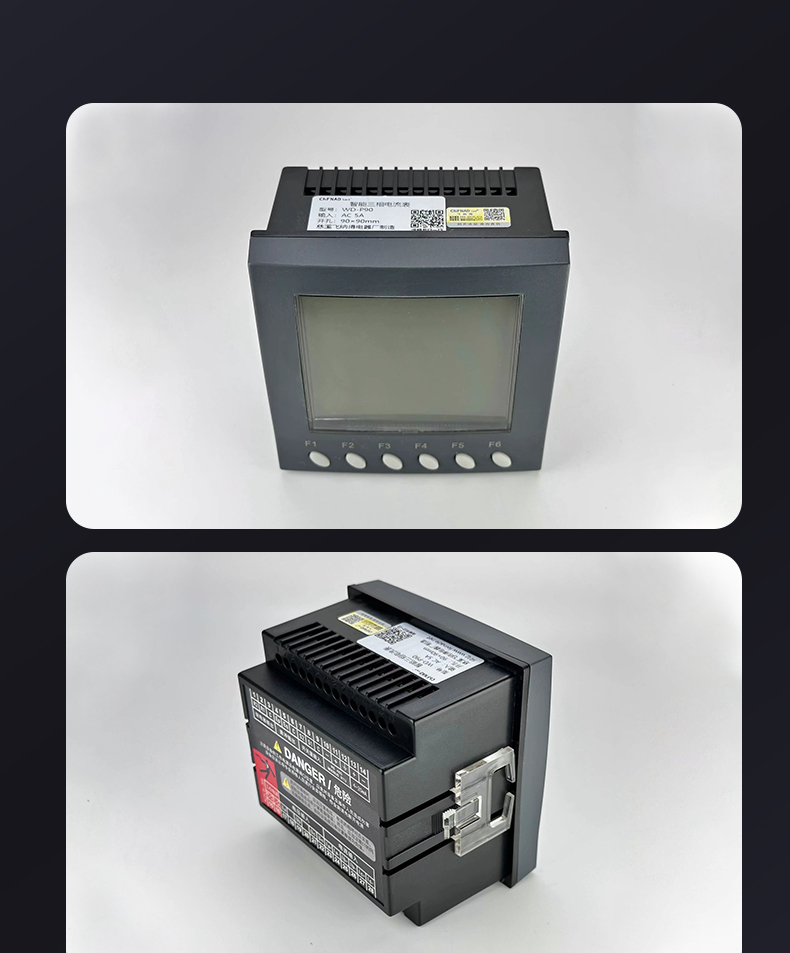

产品介绍

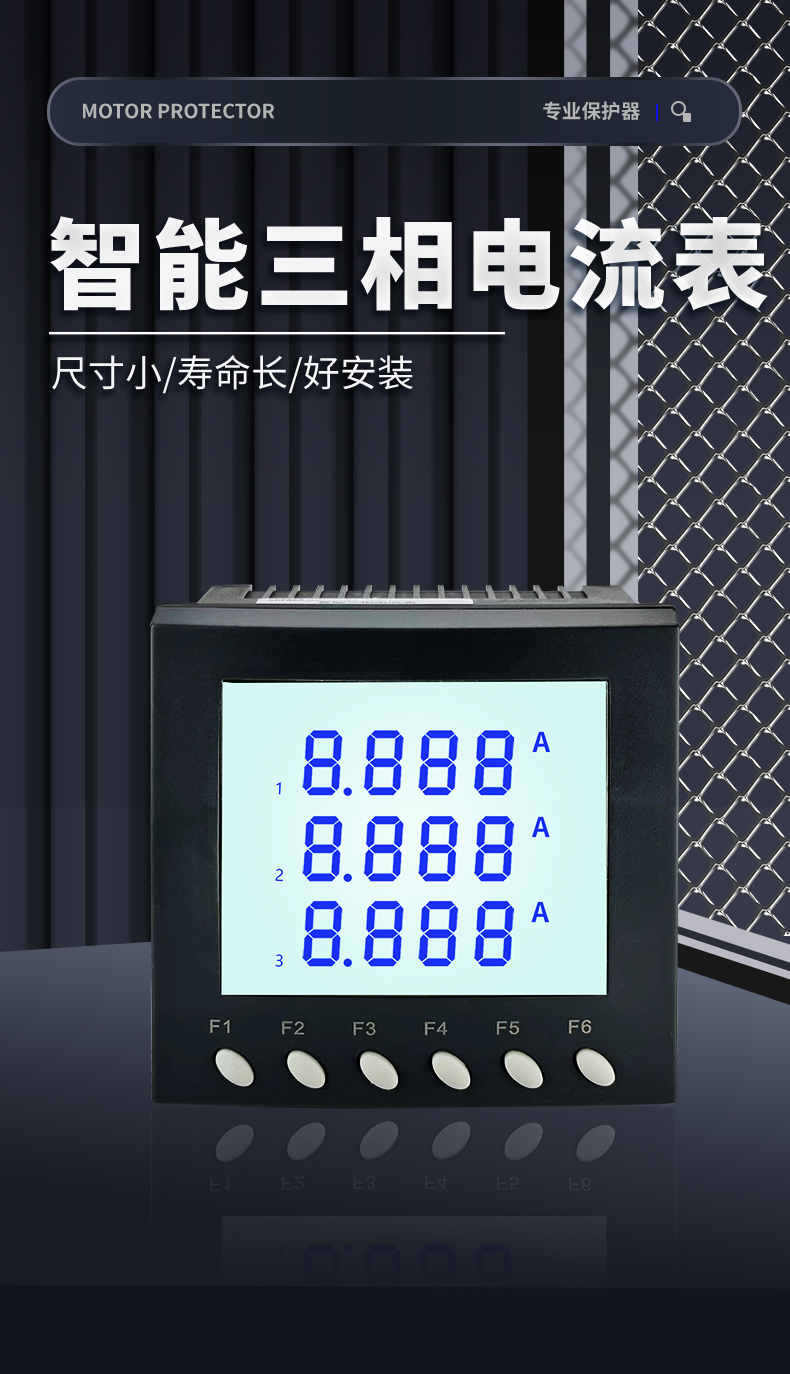

WDS-P90液晶三相电流仪表适用于电力电网、电站、电气开关柜和自动化系统中,对三相电流的电参数测量和显示,采用LCD方式显示。本产品长期运行稳定性好,具有测量精度高,读数清晰、方便、无视角误差、可任意角度安装、抗震、抗干扰能力强等优点;仪表CT变比可通过仪表面板上按键设置;数字校零、数字校调,精度高,性价比极高,是原指针式仪表的理想替代品。

产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。


二、技术指标

交流电流

精度:0.2%

辅助电源:AC/DC85~265V

信号输入:AC 0~5A

负载:电流输入小于6A

量程范围:0~9999A

功耗:0.4VA(每相)

分辨率:1mA

阻抗:<20mΩ工作环境:-10~60℃,5~95%无凝露

三、外形尺寸及面板说明

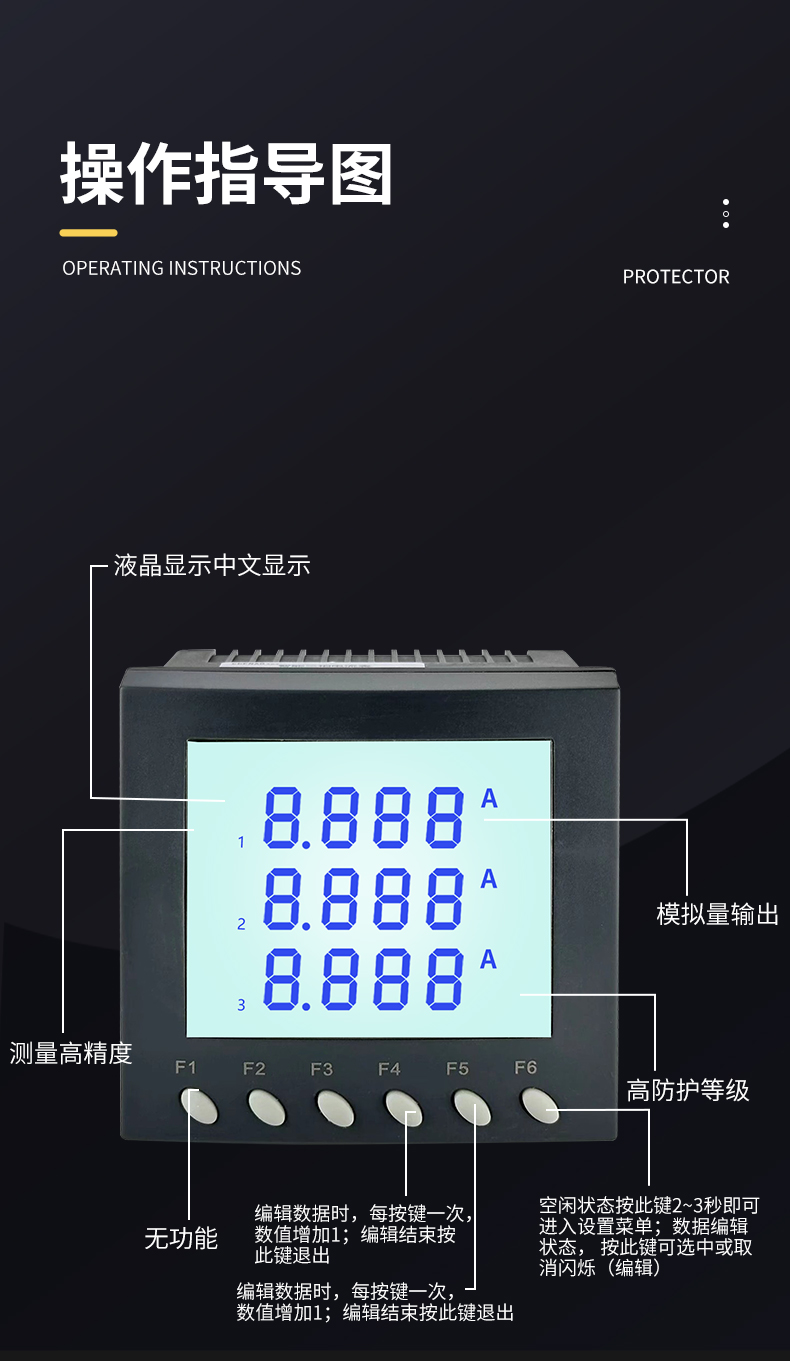

按键名称

功能说明

F1键、F2键、F3

无功能

F4数据键、返回键

编辑数据时,每按键一次,数值增加1;编辑结束按此键退出

F5移位键

编辑数据位时,每按键一次,闪烁位(编辑位)向左移动一位

F6多功能键

空闲状态按此键2~3秒即可进入设置菜单;数据编辑状态,

按此键可选中或取消闪烁(编辑)。

四、编程操作


5互感器规格设置:举例:“300/5ACT=60”(计算:300÷5=60);“2500/5ACT=500”(计算:2500÷5=500);……

1互感器规格设置:举例:“300/1ACT=300”(计算:300÷1=300);“2500/1ACT=2500”(计算:2500÷1=2500);……

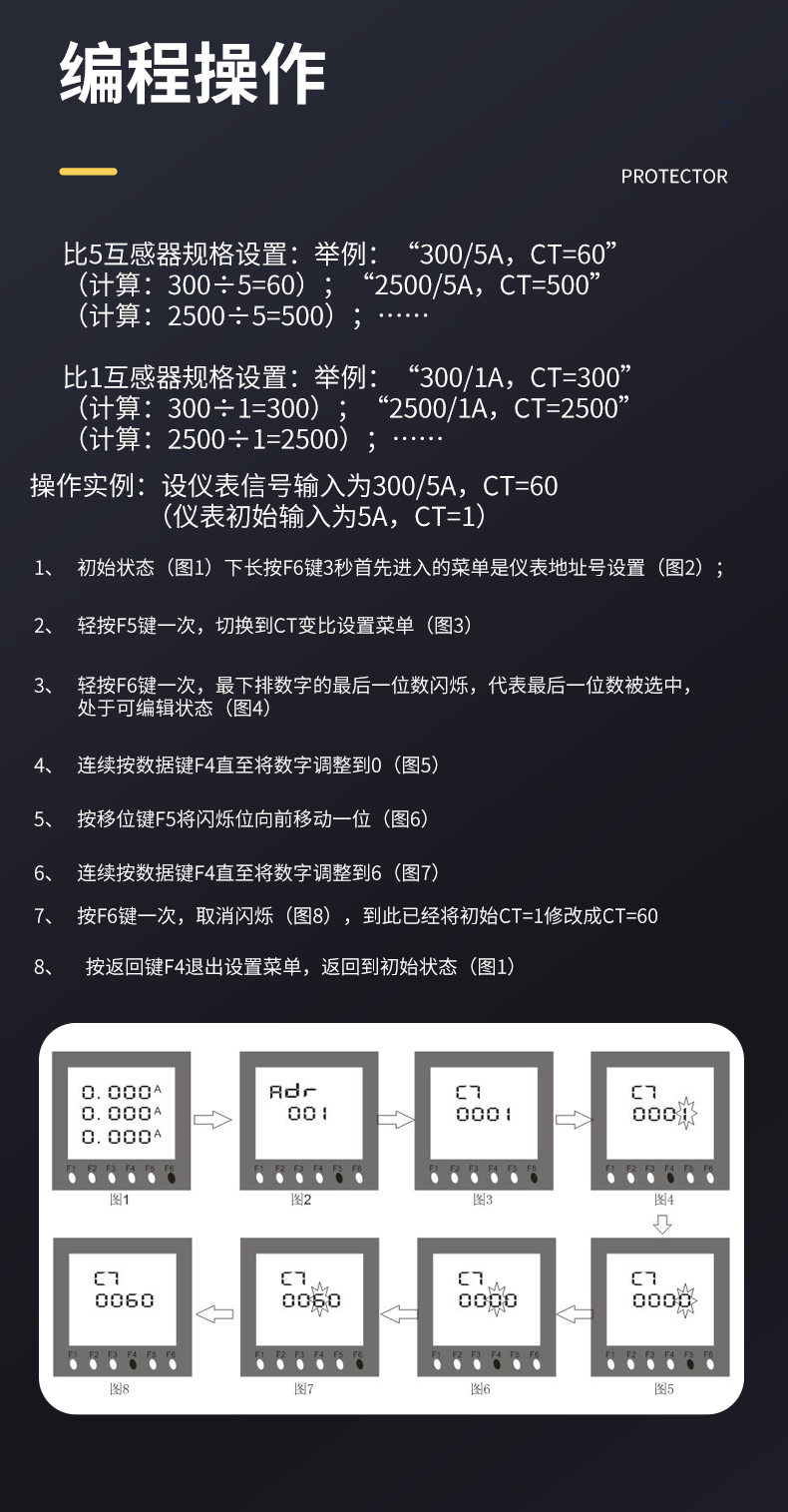

操作实例:设仪表信号输入为300/5ACT=60(仪表初始输入为5ACT=1

1、   初始状态(图1)下长按F63秒首先进入的菜单是仪表地址号设置(图2);

2、   轻按F5键一次,切换到CT变比设置菜单(图3

3、   轻按F6键一次,最下排数字的最后一位数闪烁,代表最后一位数被选中,处于可编辑状态(图4

4、   连续按数据键F4直至将数字调整到0(图5

5、   按移位键F5将闪烁位向前移动一位(图6

6、   连续按数据键F4直至将数字调整到6(图7

7、   F6键一次,取消闪烁(图8),到此已经将初始CT=1修改成CT=60

8、     按返回键F4退出设置菜单,返回到初始状态(图1

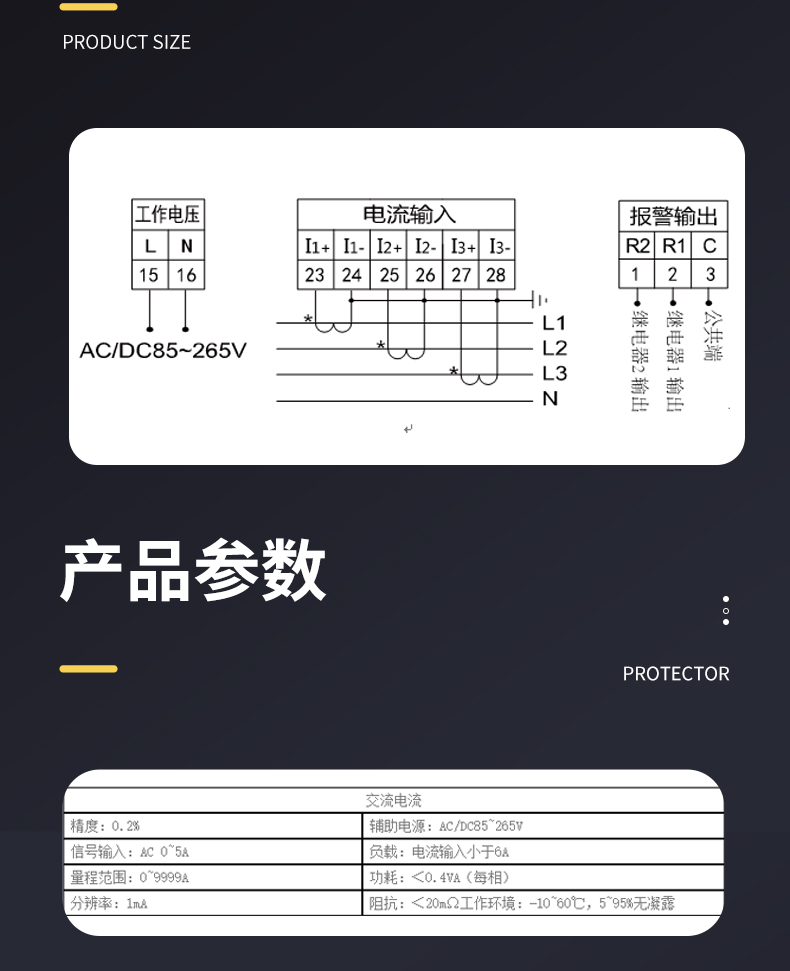

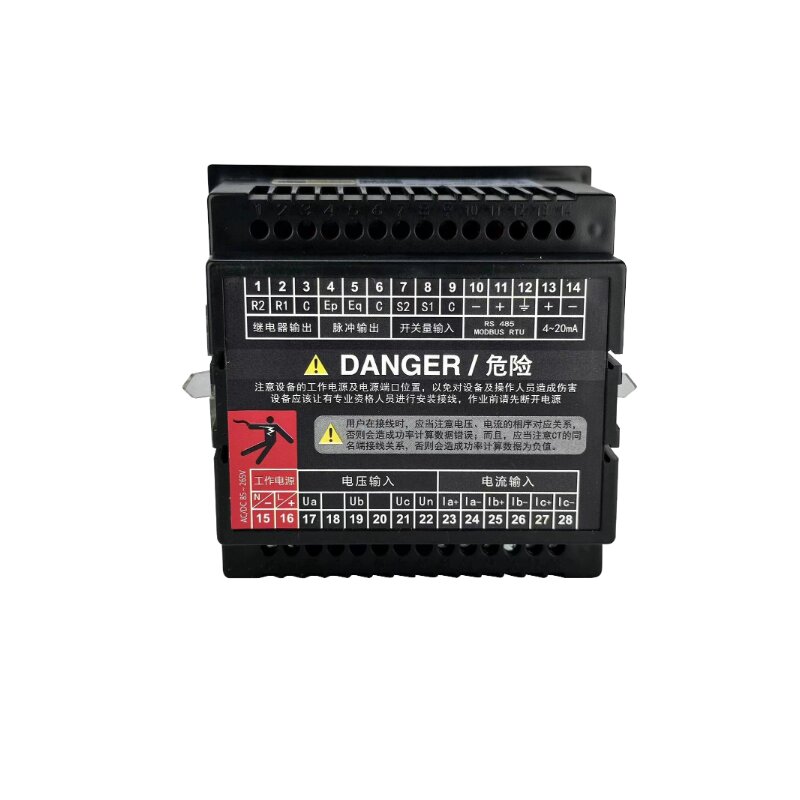

五、接线示意图

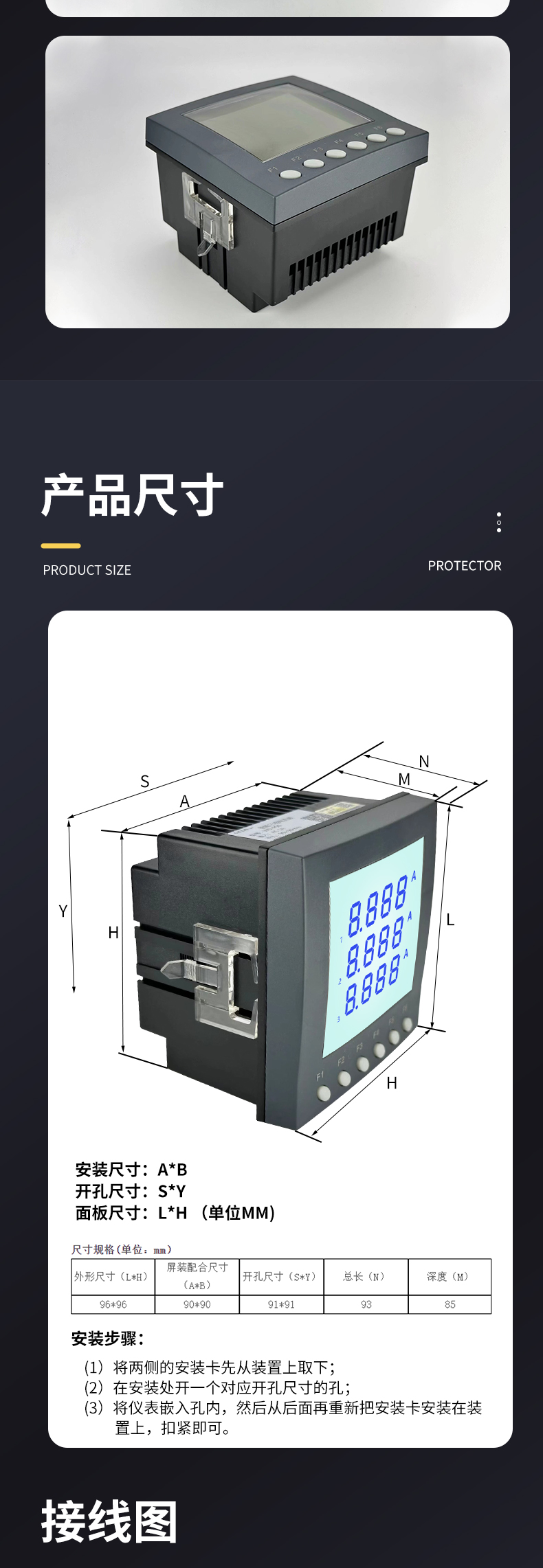

六、外形尺寸,安装方式及面板说明


尺寸规格(单位:mm

外形尺寸(L*H

屏装配合尺寸(A*B

开孔尺寸(S*Y

总长(N

深度(M

96*96

90*90

91*91

93

85

安装步骤:

1)将两侧的安装卡先从装置上取下;

2)在安装处开一个对应开孔尺寸的孔;

3)将仪表嵌入孔内,然后从后面再重新把安装卡安装在装置上,扣紧即可。
